紋波和噪聲電壓是開關電源的主要性能參數之一，因此如何精準測量是一個十分重要問題。目前測量紋波和噪聲電壓是利用寬頻帶示波器來測量的方法，它能精準地測出紋波和噪聲電壓值。

　　由于開關電源的品種繁多(有不同的拓?fù)?、工作頻率、輸出功率、不同的技術要求等)，但是各生產廠家都采用示波器測量法，僅測量裝置上不完全相同，因此各廠對不同開關電源的測量都有自己的標準，即企業標準。

　　用示波器測量紋波和噪聲的裝置由被測開關電源、負載、示波器及測量連線組成。有的測量裝置中還焊上電感或電容、電阻等元件。

測紋波和噪聲電壓的要求如下：

　　● 要防止環境的電磁場干擾(EMI)侵入，使輸出的噪聲電壓不受EMI的影響;

　　● 要防止負載電路中可能產生的EMI干擾;

　　● 對小型開關型模塊電源，由于內部無輸出電容或輸出電容較小，所以在測量時要加上適當?shù)妮敵鲭娙荨?/span>

　　為滿足第1條要求，測量連線應盡量短，并采用雙絞線(消除共模噪聲干擾)或同軸電纜;一般的示波器探頭不能用，需用專用示波器探頭;并且測量點應在電源輸出端上，若測量點在負載上則會造成極大的測量誤差。為滿足第2點，負載應采用阻性假負載。

　　經常有這樣的情況發生，用戶買回的開關電源或模塊電源，在測量紋波和噪聲這一性能指標時，發現與產品技術規格上的指標不符，大大地超過技術規格上的性能指標要求，這往往是用戶的測量裝置不合適，測量的方法(測量點的選擇)不合適或采用通用的測量探頭所致。

　　幾種測量裝置

　　1雙絞線測量裝置

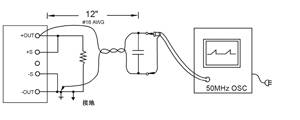

　　雙絞線測量裝置如圖3所示。采用300mm(12英寸)長、#16AWG線規組成的雙絞線與被測開關電源的+OUT及-OUT連接，在+OUT與-OUT之間接上阻性假負載。在雙絞線末端接一個4TμF電解電容(鉭電容)后輸入帶寬為50MHz(有的企業標準為20MHz)的示波器。在測量點連接時，一端要接在+OUT上，另一端接到地平面端。

圖3 雙絞線測量裝置

　　這里要注意的是，雙絞線接地線的末端要盡量的短，夾在探頭的地線環上。

　　2 平行線測量裝置

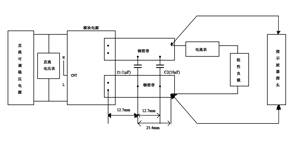

　　平行線測量裝置如圖4所示。圖4中，C1是多層陶瓷電容(MLCC)，容量為1μF，C2是鉭電解電容，容量是10μF。兩條平行銅箔帶的電壓降之和小于輸出電壓值的2%。該測量方法的優點是與實際工作環境比較接近，缺點是較容易撿拾EMI干擾。

圖4 平行線測量裝置

　　3 專用示波器探頭

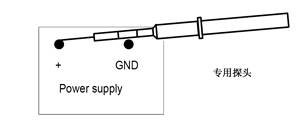

　　圖5所示為一種專用示波器探頭直接與波測電源靠接。專用示波器探頭上有個地線環，其探頭的尖端接觸電源輸出正極，地線環接觸電源的負極(GND)，接觸要可靠。

圖5 示波器探頭的接法

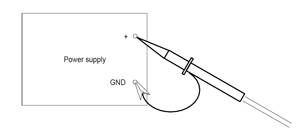

　　這里順便提出，不能采用示波器的通用探頭，因?yàn)橥ㄓ檬静ㄆ魈筋^的地線不屏蔽且較長，容易撿拾外界電磁場的干擾，造成較大的噪聲輸出，虛線面積越大，受干擾的影響越大，如圖6所示。

圖6 通用探頭易造成干擾

　　4 同軸電纜測量裝置

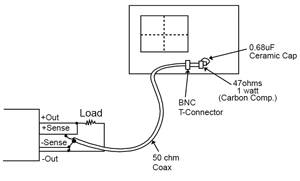

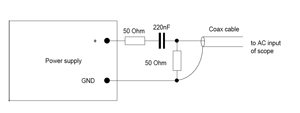

　　這里介紹兩種同軸電纜測量裝置。圖7是在被測電源的輸出端接R、C電路后經輸入同軸電纜(50Ω)后接示波器的AC輸入端;圖8是同軸電纜直接接電源輸出端，在同軸電纜的兩端串接1個0.68μF陶瓷電容及1個47Ω/1w碳膜電阻后接入示波器。T形BNC連接器和電容電阻的連接如圖9所示。

圖7 同軸電纜測量裝置1

圖8 同軸電纜測量裝置2

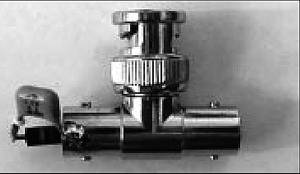

圖9 T形BNC連接器和電容電阻的連接
