摘抄：

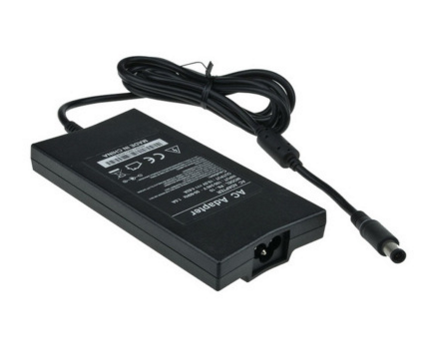

聯想筆記本電腦電源適配器生產加電后指示燈不亮，輸出電壓為0V
觀察此機加電后指示燈不亮，輸出電壓為0V。據反映，使用中不小心將適配器掉到地上，隨后就沒電了．
打開外殼，取出電路板，觀察電路板發現保險管爆裂，線路板背面全橋引腳附近有明顯打火燒蝕的痕跡，交流輸入到保險管之間的銅箔被燒斷，保險管到全橋的一個輸入腳之間的銅箔線也被燒斷，顯然電路發生了嚴重的高壓短路。于是將全橋及功率開關管Q1(FS5KM)焊下來。經測量全橋未損壞，功率開關管（FS5KM）也正常，測量電阻R20～R23均正常，于是用酒精仔細清洗被燒蝕的線路板，在清洗線路板的過程中發現主濾波電容C7的正極焊盤與線路斷裂。于是用導線將被燒斷的銅箔連接好，更換保險管，焊接好主濾波電容C7的正極焊盤，并對其他焊點進行補焊后，故障排除。
更多
分析認為：引起故，障的原因可能是，在適配器掉到地上時，線路板上未清理掉的焊錫珠或元件引腳等導體掉落，將高壓元件的引腳短路造成高壓短路，引起燒保險管和線路板銅箔。所幸未造成元件大面積損壞。
